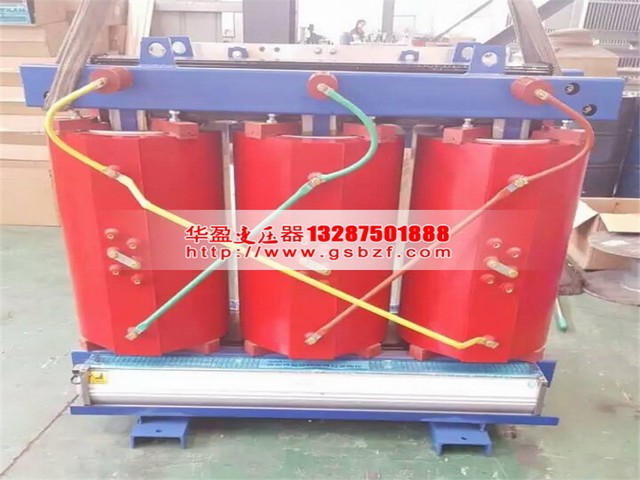

SCB10-4000KVA干式變壓器

　　SCB10-4000KVA干式變壓器依據國際電工委員會規范IEC60726和中華人民共和國國家標準GB6450、GB/T10228制造，SCB10-4000KVA干式變壓器鐵心采用優質趨向冷扎硅鋼片材料并采用五階步疊接縫新工藝，使鐵芯的滿載特性大大提高，線圈選用Huntsman環氧樹脂真空澆注，我公司生產的環氧澆筑干試變壓器可作為城市電網的變配電用。主要適用于多層建筑、商業中心、機場、海上鉆井平臺、船只、隧道、大型水電站、火車站等。

　　SCB10-4000KVA干式變壓器結構特征

　　全斜步進接縫鐵芯

　　鐵心采用高導磁優質晶粒取向冷扎硅鋼片，45°全斜步進接縫，選用方管拉板結構，心柱選用絕緣帶捆扎;表面采用樹脂涂敷以防潮防銹，高效地減少了空載損耗、空載電流和鐵芯噪音。

　　雙層分段圓桶式高壓線圈

　　高壓繞組導體選用F級絕緣的銅導線繞制，雙層分段圓桶式結構，玻璃纖維氈添充包繞，真空狀態(1-3mbar)下用不加填料的環氧樹脂澆筑，固化后產生牢固的圓柱形總體，沖擊韌性高，高效地抑止局放狀況產生，局部放電量不超過5PC。

　　豎向氣道箔式構造低壓線圈

　　低壓線圈選用銅泊在自動箔繞機上繞制，氬弧保護焊，焊接精度高;預浸DMD做為層間絕緣，內外部選用預浸玻璃絲布做為絕緣，上下方部用環氧樹脂封死，隨后進固化爐總體干固，防潮性能好;

　　牢固美觀維護機殼

　　IP20能防止直徑超過12mm的固體進到，可抵御意外碰撞;IP23除具備IP20的功能外，還可避免與垂直線成60o角之內的水滴流入，適宜室外安裝應用;根據需求客戶可定制鋁合金、不銹鋼、冷軋板材料機殼。

　　完善的過溫保護控制系統

　　過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電阻完成變壓器溫度檢測與控制。溫度控制器具備巡回檢驗三相繞組溫度值、表明*火一相繞組的溫度值、過熱報案跳閘、光控警告、風機啟動和關掉，同時通過RS485接口與計算機連接，可數據收集和實時監控。
