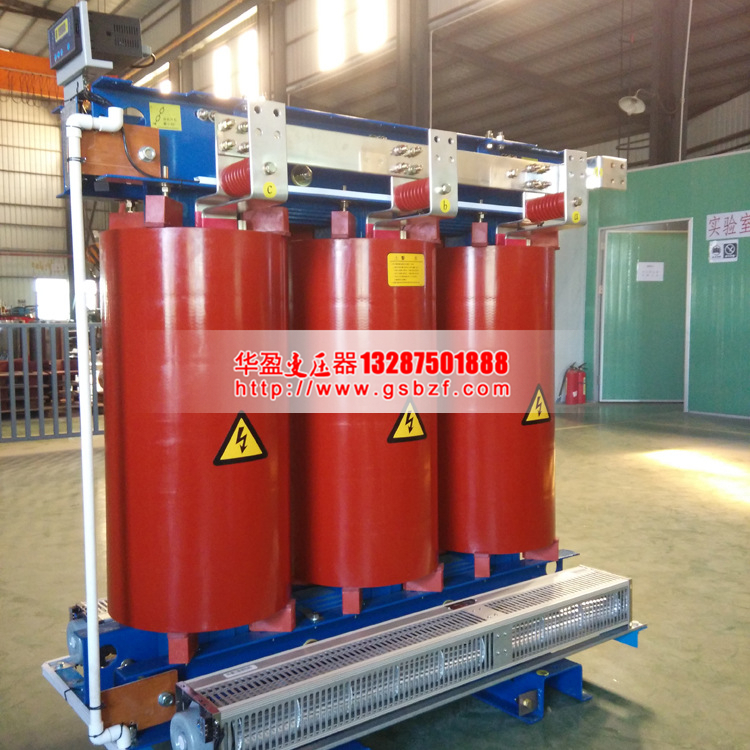

35KV有載調壓干式變壓器鐵芯絕緣強度高，35KV有載調壓干式變壓器鐵芯及線圈采用真空干燥，35KV有載調壓干式變壓器組裝時采用全真空注油工藝，產品的絕緣水平上了一個新臺階。35KV有載調壓干式變壓器的抗短路能力強，由于非晶合金鐵芯不能承受較大的壓力，因此難以采用常規的方式固定鐵芯和線圈。我公司通過采用特殊的結構設計和工藝方法有效地保證了產品的抗短路能力。其中由我公司設計制造的非晶合金雙變化比全密封油浸式變壓器每只線圈均通過了高達6次的短路試驗，證明該產品具有極強的抗短路能力。
35KV有載調壓干式變壓器、為戶內空氣自冷式，適用于交流50Hz/60Hz、電壓1000V及1000V以下的電路中，作為各類機床、機械設備等一般電器的控制電源、局部照明及指示電源，也可作為小型動力電源用。
技術參數:
1、 性能穩定，噪音小于40db
2、絕緣等級：B級
3、相對濕度：80%
4、效率高為98%
5、耐高壓：2500V
6、環境溫度：0℃— 40℃
7、溫升：75℃以下
8、使用環境：無腐蝕氣體，無灰塵 .
產品特點 .
(1) 節能低噪： 采用優質冷軋硅鋼片疊裝，耐高溫的高絕緣性能材料制造，線圈留有通風槽，有效降低線圈溫度;采用特 殊樹脂浸漆，有效降低了運行時的震動和噪聲。
(2) 高可靠性： 結構合理，波形不失真，能長時間連續運行，使用方便可靠，性能指標完全符合干式電力變壓器標準要求.
(3) 環保特性： 產品具有耐熱性、防潮性、穩定性、化學兼容性、低溫性、抗輻射性和無毒性
適用場所：
適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是理想的供配電設備。
電源電壓的波形似于正弦波。
d.多相電源電壓的對稱性
多相變壓器所連接的電源電壓應近似對稱。
|
產品型號 |
空載損耗 W |
負載損耗 W |
空載電流 % |
短路阻抗 |
總重 KG |
軌跡及安裝尺寸 |
外形尺寸 mm |
|
SCB/10(11)-50/10 |
270/240 |
990 |
1.9 |
4
|
390 |
660*550 |
1000*880*1030 |
|
SCB/10(11)-80/10 |
360/320 |
1370 |
1.8 |
570 |
660*550 |
1030*880*1060 |
|
|
SCB/10(11)-100/10 |
400/350 |
1570 |
1.6 |
630 |
660*550 |
1060*880*1090 |
|
|
SCB/10(11)-125/10 |
470/410 |
1800 |
1.5 |
815 |
660*550 |
1150*950*1140 |
|
|
SCB/10(11)-160/10 |
540/480 |
2120 |
1.4 |
860 |
660*580 |
1120*950*1140 |
|
|
SCB/10(11)-200/10 |
620/550 |
2520 |
1.4 |
1000 |
820*600 |
1140*950*1160 |
|
|
SCB/10(11)-250/10 |
720/630 |
2750 |
1.4 |
1150 |
820*600 |
1160*950*1180 |
|
|
SCB/10(1315/10 |
880/770 |
3460 |
1.2 |
1310 |
820*660 |
1060*1250*1390 |
|
|
SCB/10(11)-400/10 |
970/850 |
3980 |
1.2 |
1490 |
820*660 |
1100*1250*1390 |
|
|
SCB/10(11)-500/10 |
1160/1020 |
4870 |
1.2 |
1930 |
1070*660 |
1190*1350*1500 |
|
|
SCB/10(11)-630/10 |
1290/1130 |
5950 |
1 |
6 |
1970 |
1070*820 |
1430*1350*1500 |
|
SCB/10(11)-800/10 |
1520/1330 |
6950 |
1 |
2280 |
1070*820 |
1380*1450*1550 |
|
|
SCB/10(11)-1000/10 |
1760/1550 |
8120 |
0.8 |
2750 |
1070*820 |
1450*1500*1630 |
|
|
SCB/10(11)-1250/10 |
2080/1830 |
9690 |
0.8 |
3380 |
1070*820 |
1520*1500*1770 |
|
|
SCB/10(11)-1600/10 |
2440/2140 |
11730 |
0.8 |
3850 |
1070*1070 |
1620*1160*1250 |
|
|
SCB/10(11)-2000/10 |
3320/2900 |
14450 |
0.6 |
4500 |
1070*1070 |
1620*1500*1990 |
|
|
SCB/10(11)-2500/10 |
4000/3500 |
17170 |
0.6 |
5320 |
1070*1070 |
1720*1550*2040 |
表中尺寸及重量?jī)H供參考，以實際設計為準。
生產標準：
1.GB1094.11—2007干式電力變壓器
2.GB/T10228-2008干式電力變壓器技術參數和要求
3.GB/T17211—1998干式電力變壓器負載導則
4.GB1094.10-2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
5.JB/T10008-2004 6~500KV級變壓器聲級
6.JB/T56009-1998干式變壓器產品質量分等
