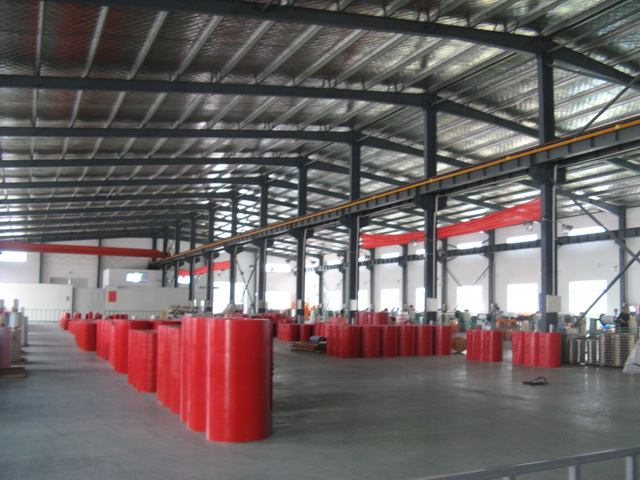

變壓器廠
變壓器是有著各種各樣的技術的影響的，變壓器在技術上不斷地豐富和完善自己，變壓器的很多的性能都是要通過相關的技術來進行實現的，為了保證變壓器的安全運行，對于變壓器的很多的性能和工作的狀態都是要進行測試的，這樣的話才會使得變壓器的技術和性能安全地進行表現出來。對于變壓器常見的性能和技術的測試的過程是如下進行規定的：
漏感及漏感的測試方法
概念﹕漏感指的是線圈間相互不交鏈的漏磁通所產生的電感﹐它與線圈尺寸﹑繞組排列及匝數等因素有關系。漏感是一個線性電感﹐與測試電壓無關。
漏感的分類﹕
1.初級漏感。指次級所有繞組短路時﹐在初級測得的電感。
2.次級漏感。指變壓器初級繞組短路時在次級測的電感。
3.初級對次級任一繞組的漏感。對于有幾個繞組的變壓器(如多阻抗輸出變壓器)﹐將初級一半短路時﹐在初級測的電感。
安全性試驗
絕緣電阻。變壓器各繞組及繞組與鐵芯﹑靜電屏蔽層之間的絕緣電阻在常態下均應大于1000MΩ ,在高溫試驗和恒定溫?zé)嵩囼?yàn)后應不低于10MΩ(IEC-65規定為不低于4 MΩ),測試絕緣電阻的直流電壓為500V。
耐壓測試。變壓器初級與次級繞組﹑鐵芯﹑靜電屏蔽層之間應能承受50Hz,3500V(有效值)電壓作用(IEC-65規定為3000V有效值)。次級繞組與鐵芯﹑靜電屏蔽層之間能承受50Hz﹐1000V(有效值)電壓的作用而無擊穿和飛弧。限定電流為1mA(該值視變壓器功率而言﹐最大不超過10mA。
輸出端配線技術
高頻變壓器(如FLYBACK)將能量供給負載系統的過程中﹐當引線長且配線不合理時﹐線間所產生的寄生電容就會增加到不可忽視的程度﹐共模雜聲就會通過這個寄生電容轉播和導入到負載系統﹐使負載系統不能正常工作。
試驗證明﹐採用交紐線比并行線傳輸效果要好﹐即將輸出端的兩根線直接交紐在一起﹐再經過濾波電容傳輸給負載﹐這就能得到很好的濾波效果。這種方法是最經濟﹑效果又好﹑是實際應用中用得最多的一種。
屏蔽及屏蔽技術
目的﹕消除繞組間通過分布電容產生的電藕合﹐防止外部高頻信號對變壓器工作信號和負載的干擾。
措施﹕靜電屏蔽﹑磁心接地﹑變壓器加金屬罩
方法﹕對于靜電屏蔽﹐用銅薄帶或金屬絕緣膜隔離圍繞在初級和次級之間﹐構成電氣屏蔽。屏蔽厚度必須遠小于穿透深度﹐一般為穿透深度的三分之一。屏蔽應當以最小的引線電感直接焊接到變壓器初級線圈的“靜止”(輸入電源+或-)電壓端或大地﹐并屏蔽本身絕緣不能構成短路匝﹐才能起屏蔽作用。
以上是變壓器在進行測試的過程中相關的主要的事項和主要的解決的問題供大家進行參考，變壓器應該要不斷地進行發揮著巨大地優勢和相關的功能，讓變壓器能夠安全和有效率地發揮出來。關于變壓器更多的信息和技術請關注我們的網站進行詳細去了解吧!
